Łazienka przeznaczona do celów kąpielowych, wyposażona w wannę lub brodzik (basen natryskowy), stanowi pomieszczenie o zwiększonym zagrożeniu porażenia prądem elektrycznym, dlatego normy szczegółowo określają, jakie urządzenia elektryczne można zastosować w łazience i gdzie powinny być rozmieszczone. Określa się 4 strefy ochronne w łazience: 0, 1, 2, 3, a większych pomieszczeniach przeznaczonych dla celów kąpielowych wyróżnia również przestrzeń poza tymi strefami:
Strefa 0 stanowi wnętrze wanny lub brodzika.
Strefa 1. jest ograniczona płaszczyznami: pionową – przebiegającą wzdłuż zewnętrznej krawędzi obrzeża wanny, brodzika (basenu natryskowego) lub w odległości 60 cm od prysznica, w przypadku basenu natryskowego, oraz poziomą – przebiegającą na wysokości 225 cm nad powierzchnią podłogi.
Strefa 2. jest ograniczona płaszczyznami: pionową – przebiegającą w odległości 60 cm na zewnątrz od płaszczyzny ograniczającej strefę 1. oraz poziomą – przebiegającą na wysokości 225 cm nad powierzchnią podłogi.
Strefa 3. jest ograniczona płaszczyznami: pionową – przebiegającą w odległości 240 cm na zewnątrz od płaszczyzny ograniczonej strefą 2. oraz poziomą – przebiegającą na wysokości 225 cm nad poziomem podłogi.
Ze względów bezpieczeństwa instalacji elektrycznej w łazience należy:
Wykonać połączenia wyrównawcze dodatkowe (miejscowe) obejmujące metalowe rury, metalowe wanny, brodziki, podgrzewacze wody, grzejniki wodne oraz konstrukcję zbrojenia budowlanego.
Instalować gniazda wtyczkowe wyłącznie w 3. strefie ochronnej oraz zabezpieczyć wysokoczułym wyłącznikiem różnicowoprądowym o znamionowym prądzie różnicowym IΔn ≤ 30 mA lub zasilać z indywidualnego transformatora separacyjnego (dopuszcza się zasilanie napięciem o wartości nieprzekraczającej wartości napięcia dotykowego dopuszczalnego długotrwale UL ≤ 25 V AC lub 60 V DC). W tej strefie można instalować pralkę elektryczną lub inne urządzenia elektryczne niezbędne do codziennego użytku.
Stosować przewody wielożyłowe izolowane w powłoce izolacyjnej (niedopuszczalne jest układanie przewodów w powłoce metalowej) lub jednożyłowe izolowane, układane w rurach instalacyjnych nie przewodzących.
Dopuszczalne jest:
Instalowanie w strefie 1. podgrzewaczy wody montowanych na stałe, a w strefie 2. – opraw oświetleniowych wykonanych w II klasie izolacji.
Wykorzystywanie w strefie 0 napięcia o wartości nie większej niż 12 V DC, pod warunkiem, że źródło tego napięcia jest usytuowane poza tą strefą.
Instalowanie grzejników elektrycznych w podłodze pomieszczeń kąpielowych, pod warunkiem pokrycia ich metalową siatką lub blachą objętą połączenimi wyrównawczymi dodatkowymi (miejscowymi).
W pomieszczeniach kąpielowych nie wolno stosować:
Barier ochronnych oraz umieszczać części czynnych poza zasięgiem ręki jako podstawowej ochrony przeciwporażeniowej (przed dotykiem bezpośrednim).
Dodatkowego izolowania stanowiska oraz nieuziemionych połączeń wyrównawczych jako ochrony przeciwporażeniowej przy uszkodzeniu (przed dotykiem pośrednim).

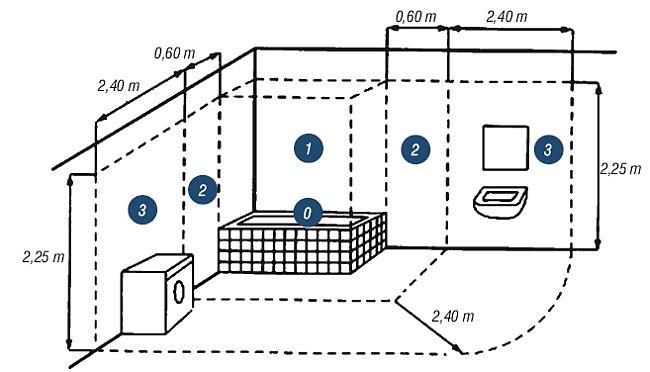

Strefy ochronne w łazience wyposażonej w wannę lub natrysk.
Wymiary stref ochronnych (rzut poziomy) dla pomieszczeń kąpielowych wyposażonych w wannę, brodzik lub prysznic bez brodzika.

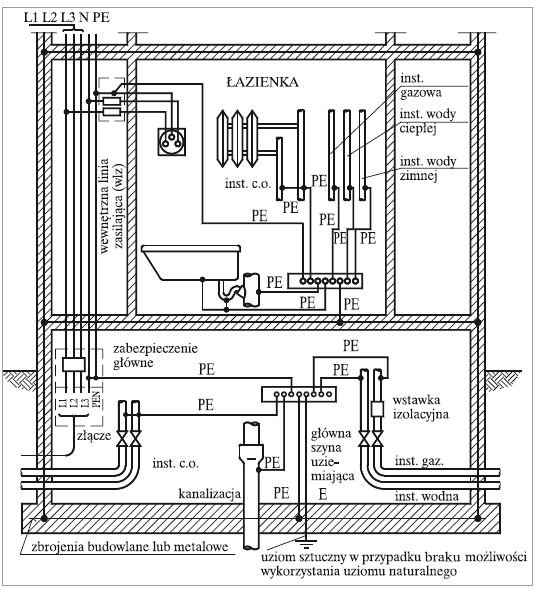

Połączenia wyrównawcze w budynku mieszkalnym – główne w piwnicy oraz dodatkowe (miejscowe) w łazience [7]. PE – przewód wyrównawczy, E – przewód uziemiający.

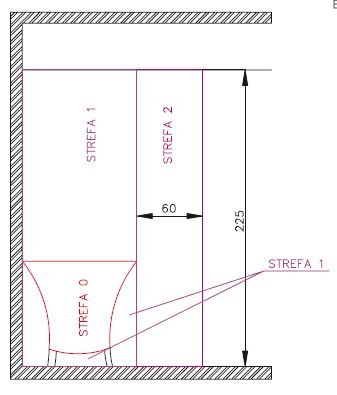

Wymiary stref ochronnych w pomieszczeniu kąpielowym: granice stref ochronnych w pionie oraz granice stref ochronnych w poziomie.

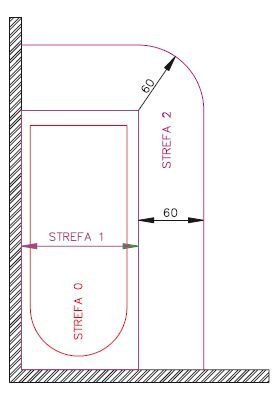

Wymiary stref ochronnych w pomieszczeniu kąpielowym: bez ścianki działowej.

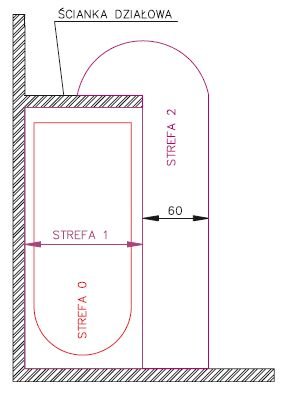

Wymiary stref ochronnych w pomieszczeniu kąpielowym: ze ścianką działową.
