Kominek z płaszczem wodnym - czy warto?
Kominek z płaszczem wodnym - czy warto?

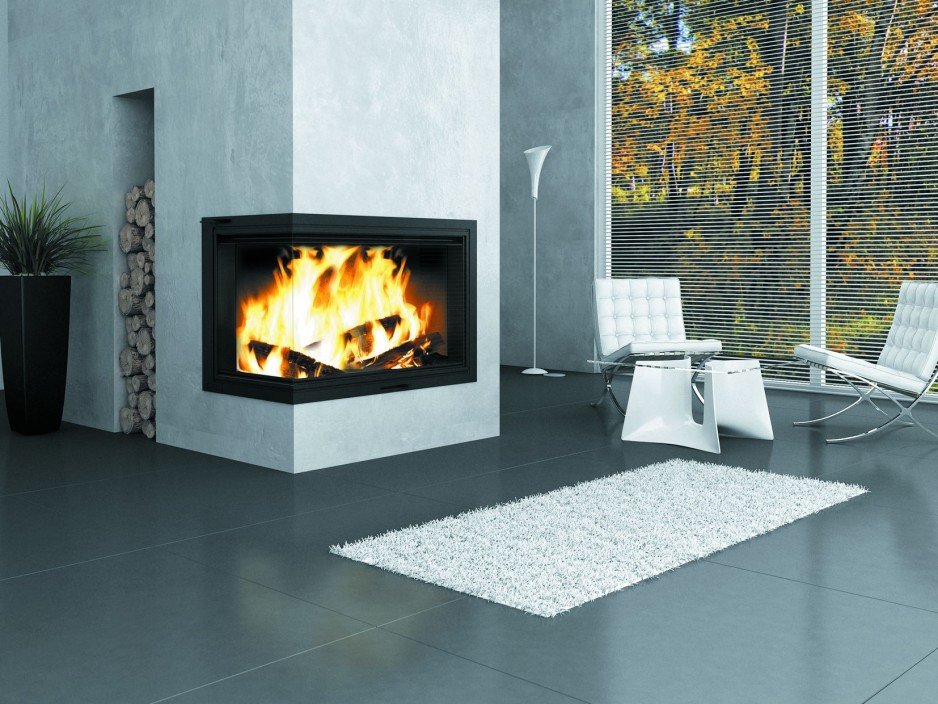

Fot. Kratki.pl
Kominki z płaszczem wodnym - wielu producentów rekomenduje je jako doskonałe rozwiązanie dla domów jednorodzinnych. Przed podjęciem decyzji o inwestycji należy dokładnie przemyśleć wszelkie wady i zalety urządzenia, a wybierając konkretny model, przyjrzeć się jego sprawności i wymaganiom eksploatacyjnym.
Zobacz także
MK Systemy Kominowe Komin do kotła na pellet – jaki wybrać?
Mamy coraz większą świadomość dbania o planetę, więc wybieramy rozwiązania ekologiczne. Dbamy też o swoje budżety, więc szukamy produktów wydajnych i dopasowanych do naszych warunków oraz możliwości budowlanych....
Mamy coraz większą świadomość dbania o planetę, więc wybieramy rozwiązania ekologiczne. Dbamy też o swoje budżety, więc szukamy produktów wydajnych i dopasowanych do naszych warunków oraz możliwości budowlanych. Dotyczy to również ogrzewania, dlatego popularność zyskują kotły na pellet. Jednak znajomość obchodzenia się z pelletem jest jeszcze niewielka, dlatego przygotowaliśmy kompendium pelletowej wiedzy.
VITCAS Polska Sp. z o.o. Budowa kominka – krok po kroku
Ogrzewanie kominkowe w domu sprawia, że wieczory stają się przyjemniejsze, a deszczowe i mroźne dni cieplejsze. Przytulna atmosfera, ciepło i zapach palącego się drewna to trzy główne zalety kominka w...
Ogrzewanie kominkowe w domu sprawia, że wieczory stają się przyjemniejsze, a deszczowe i mroźne dni cieplejsze. Przytulna atmosfera, ciepło i zapach palącego się drewna to trzy główne zalety kominka w domu. Samodzielne wykonanie obudowy kominka wbrew pozorom wcale nie jest trudne. Dowiesz się, jak krok po kroku samodzielnie zbudować kominek i jakie materiały będą do tego potrzebne.
Kratki.pl Marek Bal Narożny i trójstronny kominek we wnętrzu, czyli piękno i funkcjonalność na długie lata
Istnieje wiele sposobów na metamorfozę wnętrza: zmiana kolorów ścian, oryginalne dodatki w wyrazistych barwach, nowa zabudowa meblowa. Ale żaden z nich nie gwarantuje efektu „wow” na długie lata. By zmienić...
Istnieje wiele sposobów na metamorfozę wnętrza: zmiana kolorów ścian, oryginalne dodatki w wyrazistych barwach, nowa zabudowa meblowa. Ale żaden z nich nie gwarantuje efektu „wow” na długie lata. By zmienić charakter wystroju na elegancki, jednocześnie zachowując jego indywidualny styl i przytulny klimat, warto wybrać kominek narożny lub taki z trójstronną wizją ognia. Bogata oferta polskiej marki Kratki pozwala dobrać urządzenie do każdego rodzaju i stylu wnętrza.
Kiedy upalne lato ustępuje miejsca chłodniejszej porze roku, wizja przyjemnego ciepła płynącego z kominka staje się wyjątkowo atrakcyjna. Coraz większą popularność zdobywają kominki z płaszczem wodnym, które dzięki swojej budowie umożliwiają ogrzewanie wody na potrzeby zarówno c.o., jak i c.w.u.
Płaszcz wodny, zbudowany z podwójnych ścianek, otacza komorę spalania, dodatkowo dla zwiększenia wymiany ciepła stosuje się płomieniówki, przez które przepływają spaliny. Przestrzeń pomiędzy ściankami a płomieniówkami wypełnia woda, która ogrzewając się, może zasilać wymienione wcześniej instalacje.
Tym właśnie różni się ten rodzaj kominka od rozwiązań tradycyjnych, gdzie ogrzewane jest tylko powietrze, a znaczna część ciepła jest niewykorzystywana i ucieka przez komin wraz z gazami spalinowymi.
Kominek z płaszczem wodnym - zanim zapadnie decyzja o zakupie
Kominek z płaszczem wodnym ma zarówno zwolenników, jak i przeciwników. Przed podjęciem decyzji o zainwestowaniu w to źródło ciepła, należy dokładnie przyjrzeć się jego zaletom i wadom, ponieważ nie jest to rozwiązanie dla każdego. Kominek umożliwia ograniczenie wydatków na ogrzewanie dzięki dość łatwej dostępności i niskiej cenie paliwa, jakim jest drewno. Należy jednak pamiętać, że musi być ono dobrze wysuszone, w zależności od twardości czas suszenia wynosi od 1,5 do 2 lat. Najlepsze jest drewno z twardych drzew liściastych.
Dobre paliwo jest droższe, ale bardziej efektywne i bezpieczniejsze w użytkowaniu. Mokre drewno i o niższej wartości opałowej pali się nieefektywnie i krótko, wydzielając przy tym dużą ilość sadzy i smoły, które osadzają się w kominie. Aby cieszyć się przyjemnym widokiem ognia w kominku, ogrzewającym zarazem cały dom, trzeba zapewnić zapas suchego paliwa.
Ponadto w czasie niskich temperatur 2-3 razy dziennie ktoś z domowników powinien dołożyć do kominka porcję drewna, aby dom nie uległ wychłodzeniu i nie zamarzła instalacja c.o. Dlatego bardziej efektywnym i wygodniejszym rozwiązaniem jest połączenie kominka z płaczem wodnym w jednej instalacji z kotłem gazowym lub olejowym.
W ten sposób w okresach przejściowych i przy niezbyt niskich temperaturach można ogrzewać dom kominkiem, a gdy przyjdą siarczyste mrozy, wykorzystać kocioł. Kominki z płaszczem wodnym mają moc zdolną ogrzać nawet domy o powierzchni sięgającej 400 m2, jednak to od prawidłowej eksploatacji zależy uzyskanie wysokiej sprawności pracy urządzeń i komfort w pomieszczeniach.

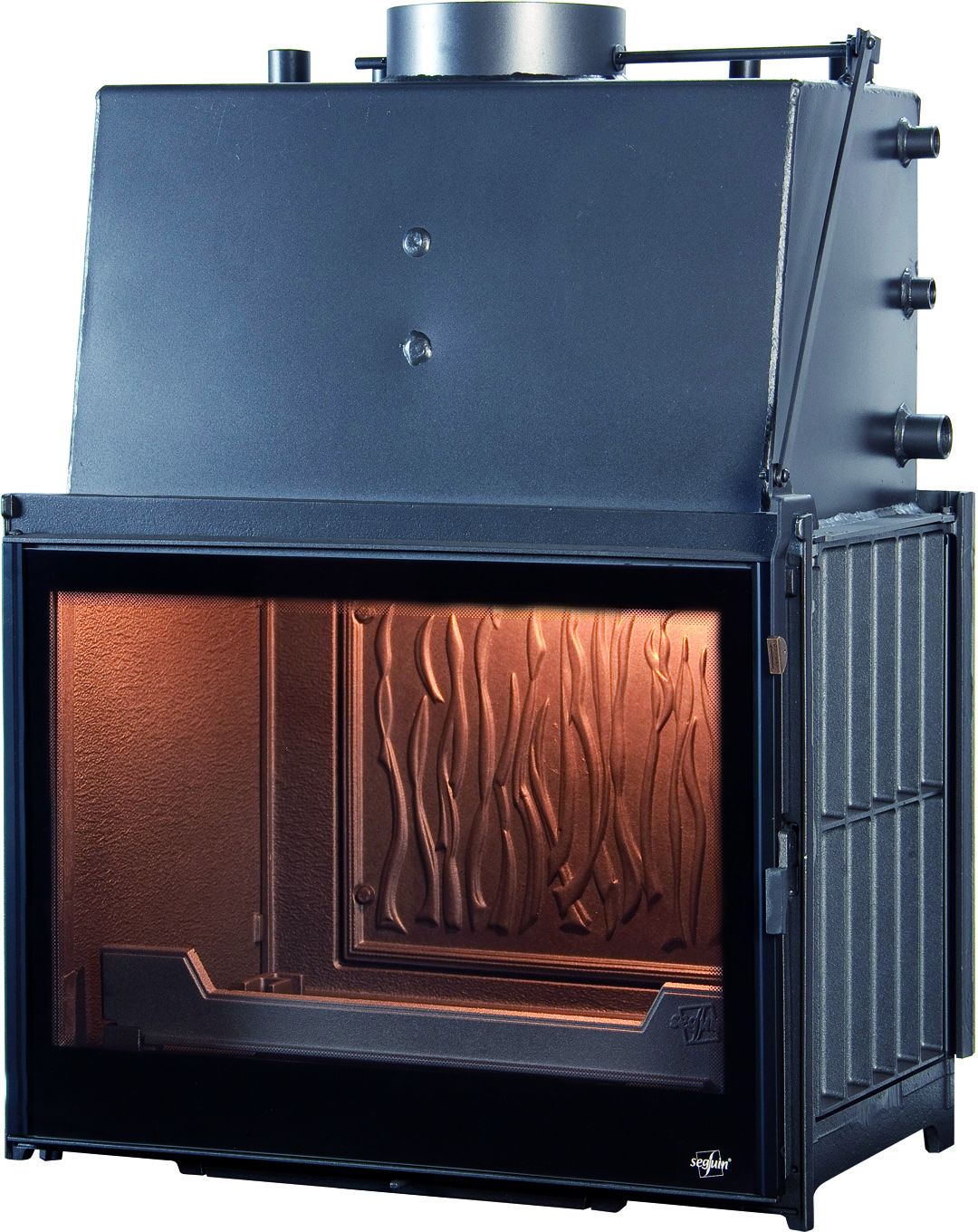

Wkład kominkowy MULTIVISION 71F z płaszczem wodnym, moc nominalna 19,6 kW, moc płaszcza wodnego 12,4 kW, cena detaliczna (z 23% VAT) 9840 zł |

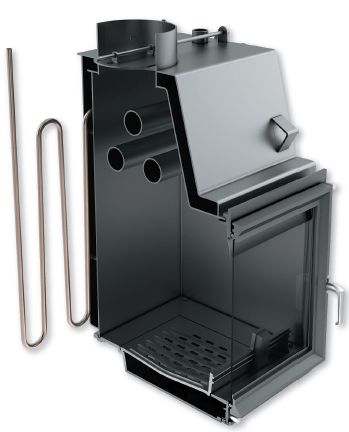

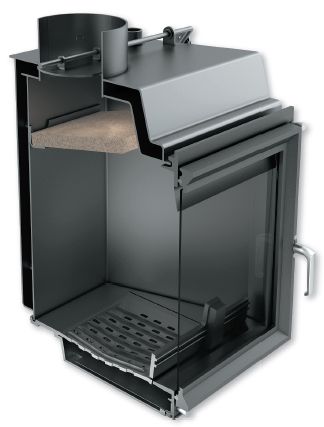

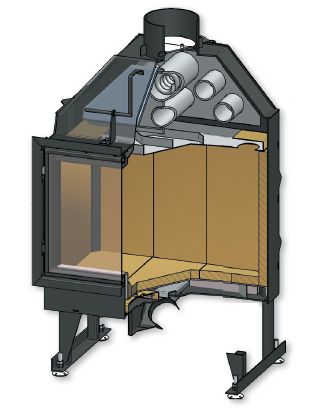

Przekrój wkładu kominkowego ECO iLINE 5172 EX z widocznym wymiennikiem wodnym (w którym ogrzewany jest czynnik grzewczy) oraz wężownicą schładzającą |
Wkład kominkowy z płaszczem wodnym ECO iLINE 5172 EX, moc nominalna 12,8 kW, moc płaszcza wodnego 4,6 kW, cena detaliczna (z 23% VAT) 5990 zł |
Kominek z płaszczem wodnym - planowanie inwestycji

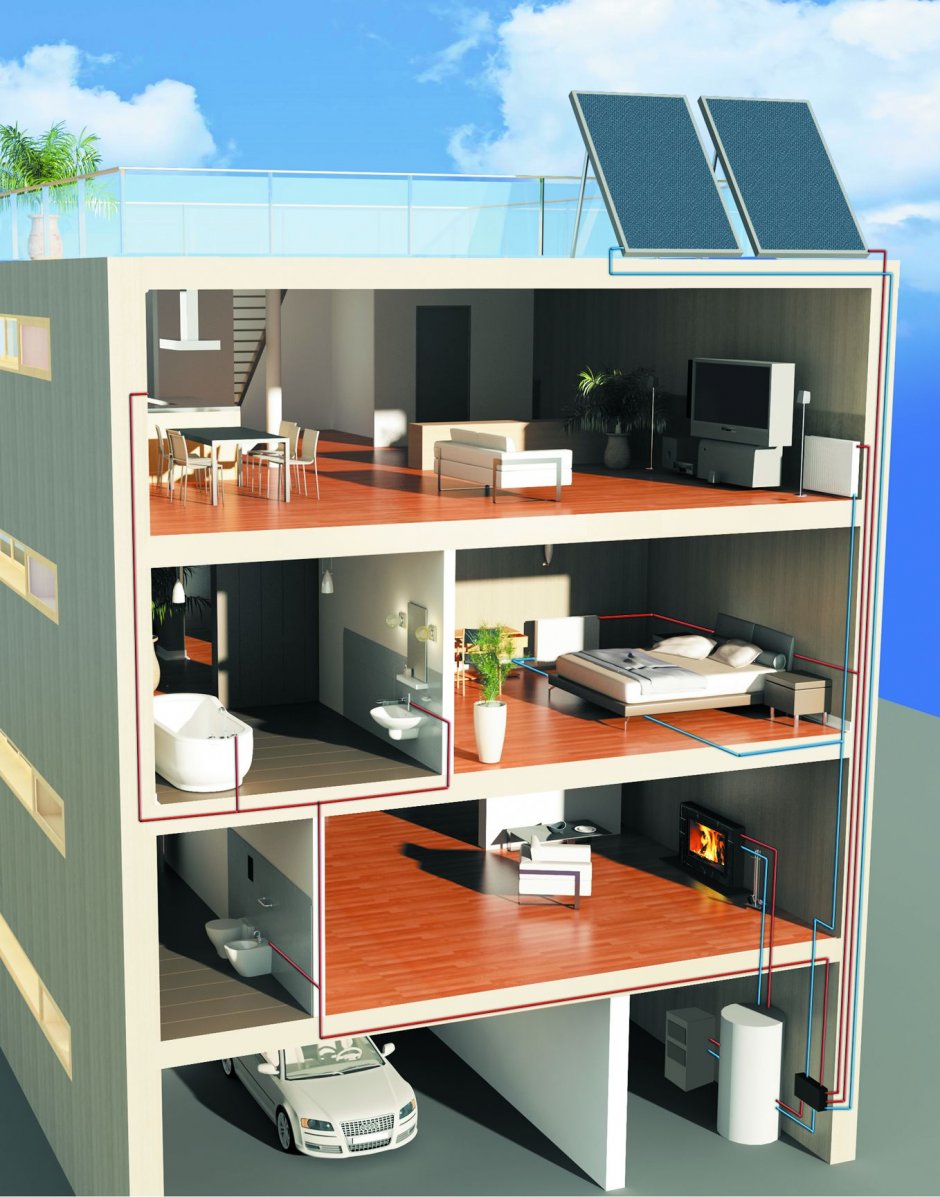

Przykładowa instalacja wkładu kominkowego z płaszczem wodnym w układzie z kotłem centralnego ogrzewania oraz kolektorami słonecznymi
Już na etapie projektowania budynku należy uwzględnić wszystkie elementy wymagane, aby instalacja pracująca z kominkiem działała prawidłowo. Przede wszystkim należy zaplanować doprowadzenie wody do płaszcza, a także odpływ przegrzanej wody do studzienki schładzającej, a następnie do kanalizacji.
Dodatkowo istotne jest wygospodarowanie miejsca na kanały nawiewne, wyposażone w przepustnice lub kratki wentylacyjne, przez które doprowadzane jest powietrze niezbędne do prawidłowego przebiegu procesu spalania.
Dla zapewnienia bezpieczeństwa, układ należy wyposażyć w otwarte naczynie wzbiorcze, które przejmie wodę płynącą w rurach, gdy ta zwiększy swoją objętość oraz zapewni ochronę przed niebezpiecznymi wzrostami ciśnienia.
Możliwe jest również wykorzystanie wężownicy schładzającej. Takie rozwiązanie pozwala na pracę instalacji w układzie zamkniętym, gdyż nadmiar ciepła odbierany jest przez chłodnicę ułożoną w płaszczu.
Zimna woda doprowadzana jest do chłodnicy, gdy temperatura w płaszczu przekroczy 95°C. Innym, bardziej efektywnym, ale zarazem droższym rozwiązaniem, jest zastosowanie zbiornika akumulującego ciepło.
Pozwala to na gromadzenie nadwyżek ciepła i ich wykorzystanie, gdy już nie pali się w kominku. Tym samym nie ma konieczności montowania kotła gazowego czy olejowego jako szczytowego źródła ciepła na czas silnych mrozów.

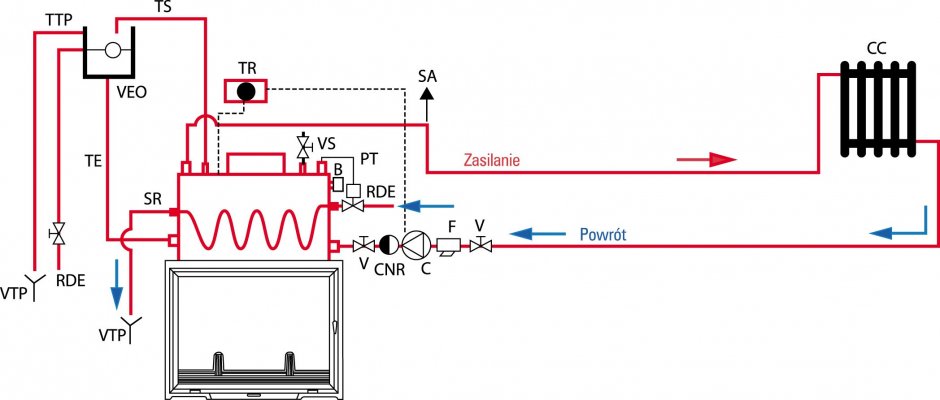

Schemat podłączenia wkładu kominkowego z płaszczem wodnym w systemie z kotłem centralnego ogrzewania (z naczyniem wzbiorczym): C – pompa cyrkulacyjna, CC – obieg grzewczy (grzejniki/kaloryfery), CNR – zawór zwrotny, F – filtr, PT – zabezpieczenie termiczne, RDE – doprowadzenie wody do naczynia wzbiorczego, SA – automatyczny odpowietrznik (zalecany), SR – wężownica schładzająca, TE – rura wzbiorcza, TR – termostat, TS – rura zabezpieczająca, TTP – rura przelewowa, V – zawór, VS – zawór bezpieczeństwa, VEO – naczynie wzbiorcze, VTP – otwór spustowy, B – korek
W sytuacji, gdy inwestor decyduje się na współpracę kominka z kotłem, instalacja wymaga zamontowania dodatkowo wymiennika ciepła, ze względu na pracę urządzeń w dwóch różnych układach – otwartym i zamkniętym. Kominek musi być ulokowany możliwie jak najbliżej komina, a czopuch powinien mieć jak najmniej załamań. Trzeba również zastanowić się, gdzie umieścić sterowniki, czujniki temperatury, a także, jak doprowadzić przewody elektryczne do pomp.
W momencie, gdy decydujemy się na ogrzewanie domu za pomocą kominka z płaszczem wodnym, salon lub inne pomieszczenie, w którym będzie on usytuowany, staje się de facto kotłownią, należy zatem zapewnić pełną funkcjonalność oraz bezpieczeństwo pracy układu, przy zachowaniu estetyki pomieszczenia.
Automatyka kluczem do prawidłowej eksploatacji
Kominek z płaszczem wodnym daje możliwość znacznej redukcji kosztów ogrzewania, ale tylko w przypadku doboru wkładu o jak najwyższej sprawności oraz dodatkowych elementów sterujących procesem spalania.
Producenci oferują dwie możliwości zautomatyzowanego dostarczania powietrza do komory spalania. Pierwsza wykorzystuje wentylator dobierany wraz ze sterownikiem oraz naczyniem wzbiorczym. Inną propozycją jest zastosowanie przepustnic kontrolowanych przez układ automatyki.
Warto wyposażyć instalację w czujniki: temperatury wody w płaszczu oraz na górze i przy dnie zasobnika c.w.u. Producenci oferują również regulatory zabezpieczające przed przegrzaniem oraz zamarznięciem wody w instalacji. Nowe systemy automatyki pozwalają na pracę z priorytetem c.w.u., tzn. w przypadku, gdy powstaje nagłe zapotrzebowanie na ciepłą wodę, to ciepło kierowane jest do zasobnika. Dodatkowo należy zapewnić sterowanie pompami obiegowymi dla c.o., a także ładującymi zasobnik na potrzeby c.w.u.
Dla bezpieczeństwa pracy automatyki, w przypadku awarii zasilania, warto wyposażyć się w UPS. Na rynku dostępne są sterowniki z wbudowaną pamięcią, przez co po ponownym włączeniu zasilania przywracane są ustawienia wprowadzone przez użytkownika.
Kominek z płaszczem wodnym - przemyślana decyzja
Kominek z płaszczem wodnym jest rozwiązaniem bardzo modnym ze względu na to, że pełni funkcję zarówno dekoracyjną, jak i grzewczą. Przy odpowiednim doborze paliwa oraz prawidłowej eksploatacji pozwala osiągnąć redukcję kosztów za ogrzewanie. Najlepsze efekty i wysoki komfort ogrzewania domu można uzyskać, wspierając kominek dodatkowym źródłem ciepła – kotłem gazowym lub olejowym, połączonym z instalacją wymiennikiem ciepła.
Decyzja o montażu kominka powinna zapaść jeszcze na etapie projektu domu, pozwoli to bowiem uniknąć niepotrzebnych wydatków związanych z przystosowaniem pomieszczenia do pełnienia funkcji koniecznych do prawidłowej i bezpiecznej pracy. Przed podjęciem ostatecznej decyzji należy wykonać kalkulację kosztów, gdyż tylko przemyślane rozwiązania generują realne oszczędności.

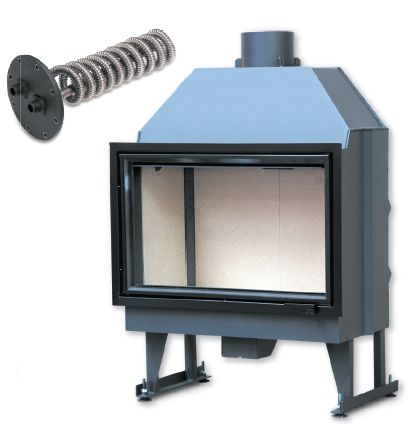

Wkład kominkowy Zuzia o mocy 15 kW, z wężownicą, |
Wkład kominkowy Eryk o mocy 10 kW, |
